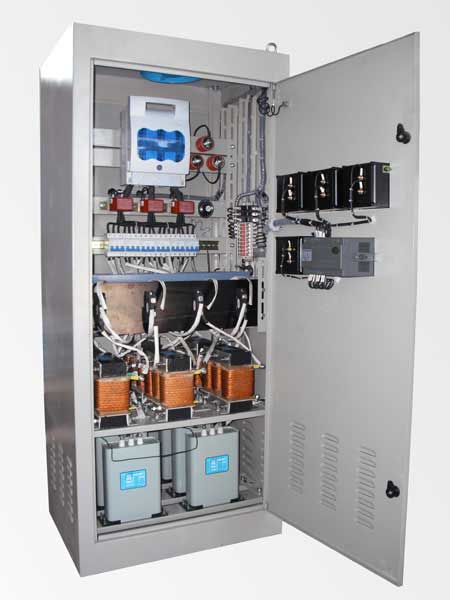

DGZB型低壓無功自動補償裝置適用于工礦企業、車間、石油化工及民用住宅100-5000KVA變壓器配電系統中，三相交流電壓380V，頻率50HZ。
DGZB型無功補償裝置采用自愈式低壓并聯電容器，體積小、安裝維護方便。屏內設有RVC型無功功率自動補償控制器一臺，RVC控制器采用6-16步循環投切的方式進行工作，并根據電網負荷消耗的感性無功量的多少以10-120S可調的時間間隔自動地控制并聯電容器的投切動作，使電網的無功保持到更低狀態，從而可提高電網電壓質量減少輸配電系統和變壓器的損耗。
一、型號及其含義
尾注號：2型可加裝兩種形式電抗器：
裝置接入處的背景諧波為5次以上時宜取4.5-6%的電抗器
裝置接入處的背景諧波為3次以上時宜取12-13%的電抗器
1型加裝限流電抗器，能有效地抑制合閘涌流。
二、使用環境條件
1、戶內使用。
2、環境空氣溫度：-25～+50℃，電容器投切的溫度下限為-5℃。
3、相對濕度：40℃時≤50%，20℃時≤90%。
4、工作場所： 無有害氣體和蒸氣
無導電性和爆炸性塵埃
. 無劇烈的機械震動
5、海拔高度：≤2000米 （注當海拔高于2000米時需商定采用高原型電容器）
6、安裝傾斜度不超過5度。
三、主要參數及其技術特點
1、額定電壓：AC 0.23～1.1KV
2、額定頻率：50HZ
3、額定容量：?jiǎn)闻_(tái)3～400Kvar
4、電容偏差：電容器實測電容與額定值之差不超過0～5%，三相電容器中的任何兩線路端子間測得的電容最大值與最小值之比不大于1.02。
5、最大允許過電流：1.3In連續運行。
6、內部放電電阻使電容器斷電后1～3分鐘內放電至50V 以下
7、并聯電容器工頻過電壓與最大持續時間關系（見表1）
