低壓無功補償一體化模塊，模塊化。
使用場合
全自動無功功率補償，可直接安裝使用。
用于諧波污染嚴重、負荷變化快速的三相電網中無功功率的集中補償。
使用場合諧波上限：
U3 max.0.5%,U5 max.5%,U7 max.4%.
組裝元件
高負荷、充氣式、低損耗、自愈式電容器，帶過壓力保護裝置。
垂直母線系統帶低壓熔斷保護。
濾波電抗器，帶溫度監測，低損耗，全真空浸漬。
RH2000晶閘管投切模塊。
RH2000D智能控制器。
溫度監控。
電抗率
5.67%,7%,8%,14%
技術標準
N60439-1、EN60831-1、IEC439-1
額定電壓
230～690V(每天8小時以內max.+10%), 50/60Hz。
安裝條件
室內安裝。
防護等級
IP20或IP00。
溫度等級
-20/B（24小時最高平均溫度+35℃）。
模塊化技術的優點：
1、與柜型無關�？梢耘c國內外各種柜型輕松配套。
2、組合拼裝。使用模塊如同搭積木，可按照需要組合出各種容量和級數。
3、接口簡單。一個模塊自成相對獨立的系統，對外提供兩個接口—電網接口和控制接口。模塊內部已成熟設計并組裝完畢檢驗合格。對帶失諧電抗的無功補償裝置更是省卻了復雜的計算和設計。
4、結構緊湊。單柜容量較傳統的固定式安裝增加至少一倍。
5、擴展自如。隨著企業生產的發展，無功補償容量不足時可以隨時增加模塊進行擴容。
6、檢修方便。維修保養、升級改選便捷安全。

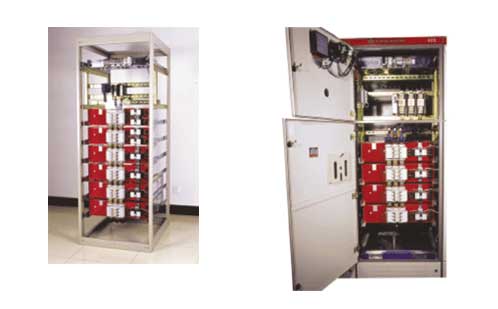

利用模塊搭建成套柜的方法
抽屜式模塊上已安裝有一定的電容（和電抗器）、接觸器或晶閘管投切模塊、垂直母線、熔斷器。
模塊與模塊之間通過專用母線連接夾進行連接。
第一模塊與進線刀熔可通過銅排折彎、軟母線或電纜等進行連接。
利用模塊搭建成套柜需要的材料
1、模塊與控制器
2、柜殼
3、總進刀熔
4、風扇與控制端子排
5、側橫梁
6、（可選）電流互感器、電流表、避雷器

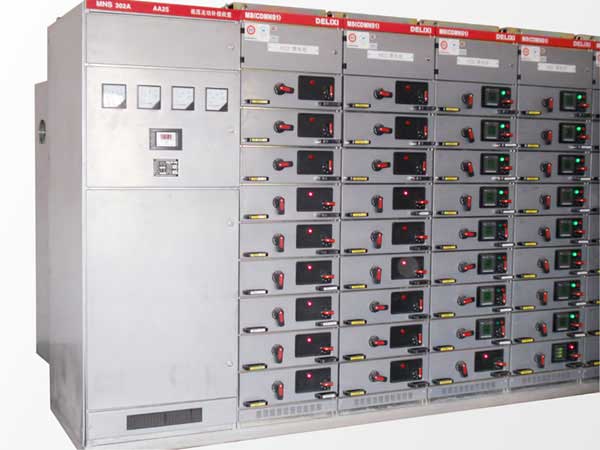

另外，根據成套廠拼柜的需要，瑞皇公司可提供組裝完畢的成套裸柜，成套廠只需要配上所需顏色和風格的柜門即可實現良好的拼柜效果。

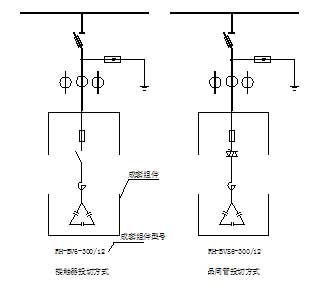

設計上圖方法：
