1、概述
礦熱爐是一種高能耗的電冶煉爐，具有電阻電弧爐的特性，由于礦熱爐比其它電冶煉爐的電阻弱，故其功率因數相應地也降低些。為了減少電網的損耗，提高供電質量，供電局要求用電企業的功率因數要在0.9以上，否則要對用電企業處以高額罰款。同時功率因數偏低，也會降低礦熱爐的進線電壓，影響產品的冶煉。故大容量礦熱爐都要加裝無功補償裝置，以提高礦熱爐的功率因數，提升產品質量、提高產品產量，降低產品單噸電耗等。
2、使用環境條件
2.1環境空氣溫度：-25～+50℃。
2.2相對濕度：40℃時≤50%，20℃時≤90%。
2.3工作場所：戶內或戶外
2.4海拔高度：≤2000米 （注當海拔高于2000米時需采用高原型電容器）
2.5安裝傾斜度不超過5度。
3、主要參數及其技術特點
3.1主要技術參數
3.1.1額定電壓：AC 0.2KV
3.1.2額定頻率：50HZ
3.1.3投切方式：真空接觸器、大功率晶閘管模塊
3.2技術特點：

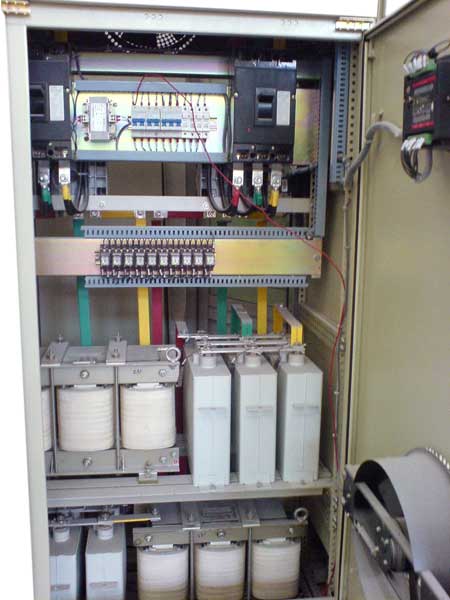

3.2.1專門適用與礦熱爐低壓補償?shù)母墒阶杂诫娙萜�，采用聚丙烯膜制造其表面�?jīng)過粗化處理，性能穩定，耐電強度高。電容器外殼采用長方形優質鋁外殼，頂部采用滾邊密封工藝，既解決電容器的散熱問題，防止電磁感應產生損耗也防止粉塵進入電容器內部，從而保證電容器安全可靠運行。
3.2.2采用目標控制算法,將零序電流、負序電流補償?shù)阶钚。瑫r功率因數得到很大提高，降低變壓器的鐵損、銅損及短網損耗。裝置具有RS232/485通訊接口，通訊方式可采用現場通訊或遠程通訊，可實現定時召喚或?qū)崟r召喚。
3.2.3單相電容器采用角型接線方式，即AB、BC、CA相可進行分別控制，從而實現整組電容器的不等值投切。
3.2.4按無功功率的大小補償，不產生投切振蕩。同時能有效地消除無功倒送及引起的過高電壓現象，使?fàn)t況保持在穩定狀態。
3.2.5可以頻繁投切不損壞電容器，設有投切延時可調控制，具備循環投切的功能，不產生諧波，無諧波放大，抗干擾極強�？筛鶕�(jù)用戶要求加裝限流或濾波電抗器。
3.2.6產品內設短路保護隔離保護，當出現短路及其他內部故障時，能自動切斷單組回路，還有溫度保護，溫度檢測，確保設備的安全運行。
4、執行標準
GB/T15576-2008 低壓成套無功功率補償裝置
JB/T9663-1999 低壓無功功率自動補償控制器
GB12747.1-2004 標稱電壓1KV及以下交流電力系統用自愈式并聯電容器
GB4208-2008 外殼防護等級(IP代碼)
DL535 電力負荷控制系統數據傳輸規約
JB/T10695-2007 低壓無功功率動態補償裝置
GB/T14549-1993 電能質量 公用電網諧波
