1. 概述

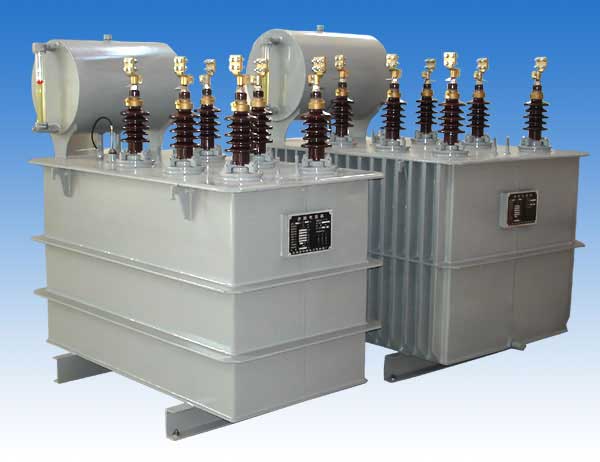

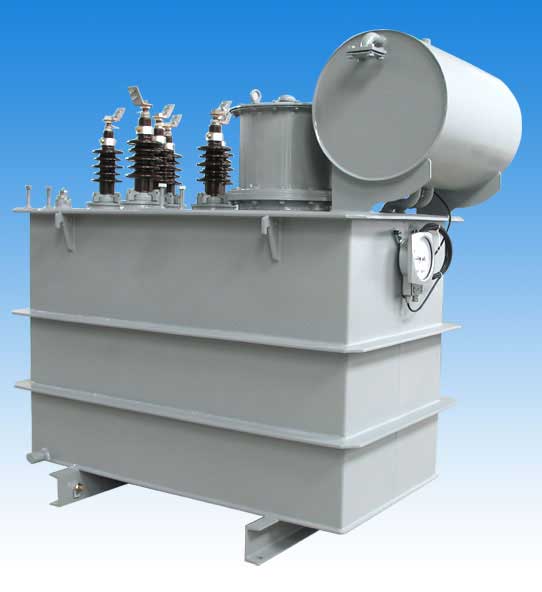

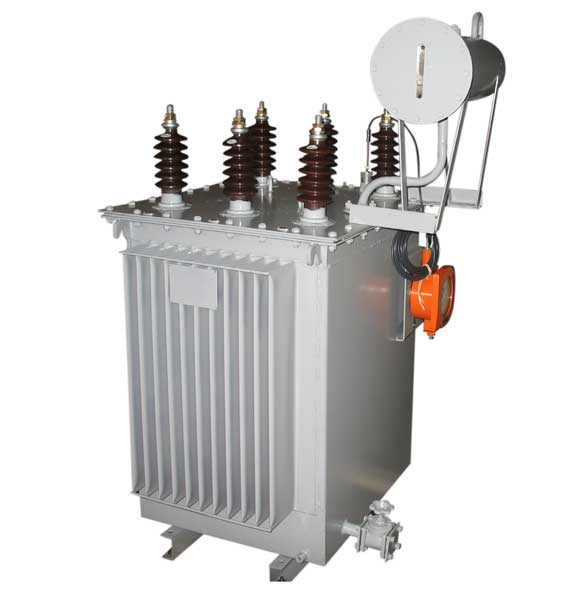

集合式并聯電容器主要用于6kV、10kV、35kV、66kV等工頻電力系統進行無功補償。以提高電網功率因數，減少線路損耗，改善電壓質量，充分發揮發電、供電設備的效率。
采用集合式并聯電容器進行無功補償?shù)膬?yōu)點是：防爆炸、防起火，安全可靠，占地面積少，安裝維護方便，投運率高，運行費用低，特別是適用于城市電網改造和大型變電站集中補償。
2. 技術性能
2.1 電容器三相之間采用星型接線，其相電壓分別為：6.6/3 kV；11/3 kV；38/3 kV；72/3 kV；
2.2 額定頻率：50Hz；
2.3 額定容量：單臺500千乏至10000千乏；
2.4 相數：可根據用戶要求作成單相或三相（電壓35kV以上產品均為單相，3臺為一組使用）；
2.5 使用環境要求：
- 安裝地點的海拔高度不超過1000m。
- 使用環境溫度：一般產品：-25℃～40℃
耐低溫產品：-40℃～40℃
- 耐地震：水平方向0.25g, 垂直方向0.125g。 - 周圍不含對金屬有嚴重腐蝕的氣體或蒸汽，無導電塵埃，無劇烈的機械振動。
2.6 電容偏差: 與額定值偏差 0～+5%； 三相電容值之間 ≤1.02 ；
2.7 損耗角正切值： 不大于0.0005。
3. 執行標準
GB/T11024-2010 國家標準《標稱電壓1kV以上交流電力系統用并聯電容器》
JB7112-2000 機械行業標準《集合式高壓并聯電容器》
DL/T628-1997 電力行業標準《集合式高壓并聯電容器訂貨技術條件》
