一、用途
本型放電線圈用于交流50Hz、6～10kV電力系統中，與高壓并聯電容器組并聯連接，使電容器從電力系統切除后的剩余電荷能快速泄放，電容器的剩余電壓在規定時間內達到要求值。
本型放電線圈有二次繞組可以兼作電器保護裝置用。
二、結構特點

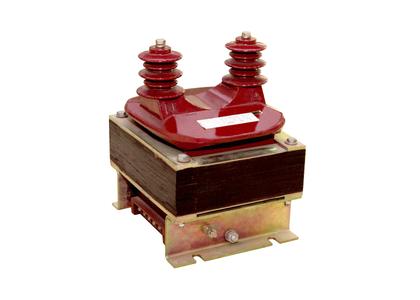

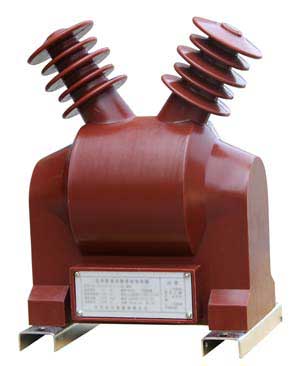

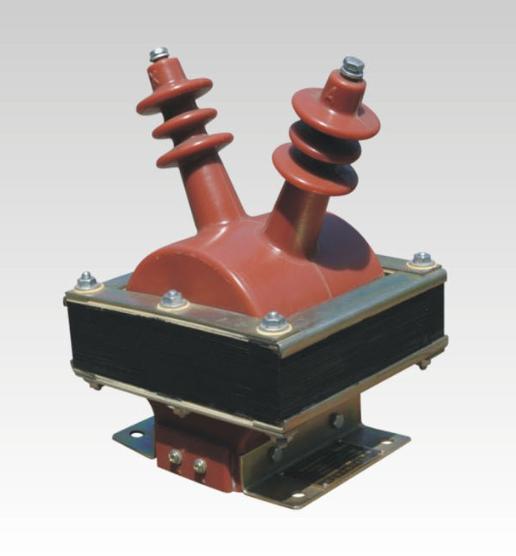

本型放電線圈是樹脂澆注干式裝置。本產品線圈及鐵芯由樹脂全澆注為一體，增強了內外絕緣，使產品使用安全性更高。本放電線圈分為戶內型和戶外型兩種，戶內型采用優質戶內樹脂全澆注而成，戶外型采用戶外樹脂全澆注而成。本放電線圈結構緊湊，體積小，重量輕，絕緣好，實現了無油化，免除了滲漏等缺點。
三、使用環境條件
1、安裝位置：戶外或戶內
2、環境溫度：戶外-40℃～+40℃，戶內-5℃～+40℃
3、海 拔：不超過2000M
4、抗污穢能力：外絕緣爬電比距不小于25mm/kV。
5、安裝地點無腐蝕氣體、蒸汽、無導電性或爆炸性塵埃。
6、安裝場所無劇烈的機械振動。
7、最大風速：35m/s
