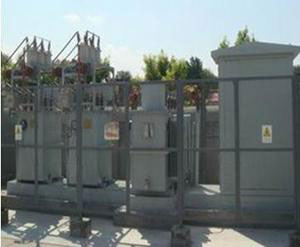

產品簡介
SVQR調壓式調無功變電站無功自動補償裝置突破了用斷路器、真空接觸器等開關分組投切電容器的傳統無功補償方式。采用全新的技術思路，利用電容器在無功補償中輸出的容性無功和其端電壓的平方成正比的原理，通過控制調壓器的輸出電壓來改變固定電容器組的端電壓，從而達到精細補償無功的目的。該裝置涌流小、無沖擊、可靠性高，全天候接入電網，大大提高了設備利用率，可維持變電站較高的功率因數，減少系統損耗，提高主變帶載能力，穩定系統電壓，滿足變電站無人值守要求。
該產品不僅可廣泛應用于新建變電站，還能對現有變電站進行改造升級，將其原有TBB補償裝置升級成具有九級補償功能的無功自動補償設備。該產品現已大量應用在農網、城網、油田、煤炭、冶金、化工等領域。
主要技術特點
1.無功補償方式新穎，技術先進。突破了用斷路器、真空接觸器等開關投切電容器的傳統無功補償方式，提出了一種全新的技術思路，通過調壓器改變固定電容器組的端電壓，實現無功精細補償；
2.無功補償精細，單臺SVQR可實現9級補償，無功補償設備利用率高，控制器跟蹤變電站負荷，自動控制設備輸出的無功量，使變電站功率因數保持在較高水平，且大大減少了無功過補導致設備退網的可能性；

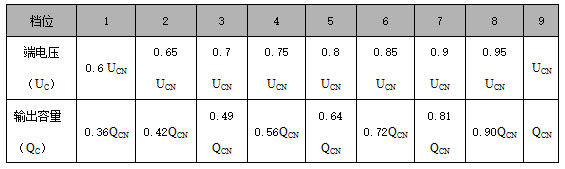

SVQR各檔位下電容器端電壓和無功出力表
3.成套裝置損耗小，低于0.3%，且設備自身不產生諧波；
4.對電容器或變電站沖擊極小，調壓器每檔級差僅幾百伏，且電容器不脫網，檔位過渡平穩，提高了設備使用壽命；
5.可選配分接開關自動濾油機，大大延長分接開關換油周期；
6.特別適合老站改造，原有電容、電抗、放電線圈等設備可利舊，只需增加一臺調壓器及控制屏即可將原有固定補償裝置變?yōu)樽詣?dòng)補償裝置；
7.控制器自主開發，采用DSP高速數字處理芯片，功能強大，抗干擾能力強；
8.具有完備的通信和數據存儲功能�？刹杉瘜�(shí)時數據并記錄三個月的歷史運行數據，通過無線通訊模塊、GPRS等任何一種通訊方式，可實現數據傳輸、就地及遠程監控；
9.運行安全可靠。
主要技術參數
1.電壓等級：6kV、10kV、35kV；
2.容量：630kvar～6000kvar（6kV），630kvar～12500kvar（10kV），1000kvar～36000kvar（35kV）；
3.補償級數：9級；
4.無功調節范圍：36%～100%；
5.控制系統：DSP全數字控制系統；
6.控制方式：全自動；

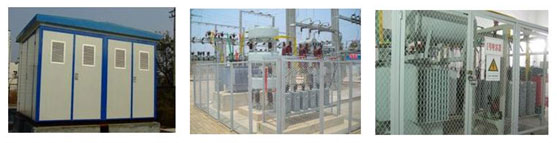

7.安裝方式：戶內、戶外、箱變。
組成結構

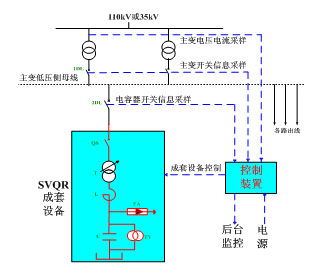

SVQR調壓式調無功變電站無功自動補償裝置主要由一次部分和二次部分兩部分構成。設備一次系統圖如下：
SVQR組成原理示意圖
一次部分包括：隔離開關(QS)、自耦調壓器（T）、避雷器（FA）、串聯電抗器（L）（在諧波較嚴重的應用場合，須在自耦調壓器和電容器之間串聯一定電抗率的電抗器）、電力電容器（C）、放電線圈（TV）。其中，在舊站改造項目中，斷路器、隔離開關、避雷器、電力電容器、串聯電抗器、放電線圈可利用變電站原有設備。二次部分：控制屏（含控制器）。
