低壓無功補償控制器

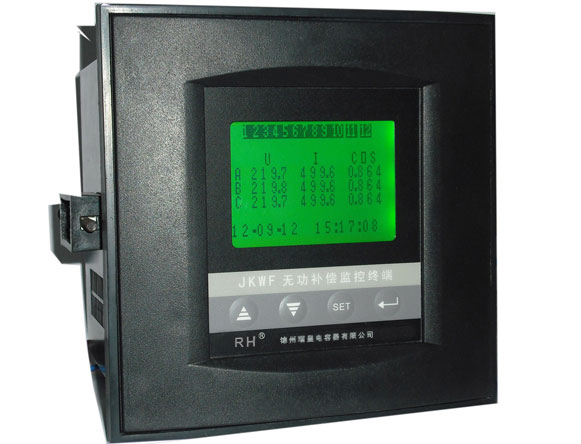

RHJKWF配電監測型無功補償控制器采用標準外殼，嵌入式安裝，以32位數字信號處理器（DSP）為核心，集全面的三相電量測量、128×64點陣液晶顯示、六個月數據存儲、每15分鐘保存一次歷史數據，具有強大的后臺通訊功能，能通過后臺軟件遠程操控控制器，歷史數據海量存儲，能通過后臺軟件再現歷史數據，諧波分析、負載率統計、越限控制、動態無功補償、電能計量、事件記錄、通訊于一體。產品具有多功能、精度高、操作簡便，可靠性高，安裝方便等特點，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制。通訊組網能力強提供RS232、RS485通訊端口，通訊方式支持GPRS、無線通訊、雙絞線、同軸電纜、數傳電臺等，還可以利用MODEM與光纖配合進行通訊。結合通訊部分還可以與SCADA主站通訊。完成對配電線路的各種監控功能，安裝符合DIN標準。單臺機器可支持12/16/18/24/32路無功補償輸出。
一、基本功能
（一）實時數據監測
■A、B、C各相電壓、電流、功率因數
■A、B、C各相所配電容器組投切狀態及系統的負載率
■A、B、C各相有功功率、無功功率、視在功率、總功率
■系統時間，總有功電度，總無功電度，零序電流
■A、B、C各相電壓總諧波畸變率、電流總諧波畸變率，系統頻率，
■A、B、C各相3、5、7、9、11、13次電壓諧波含有率
■A、B、C各相3、5、7、9、11、13次電流諧波含有率
（二）歷史數據統計及分析
本終端可采集并存儲三個月的電網運行數據，掉電后數據保存10年以上。
1.歷史數據統計
■A、B、C各相電壓、電流、零序電流、功率因數、有功功率、無功功率、系統頻率；
■A、B、C各相3、5、7、9、11、13次電壓諧波含有率及總諧波電壓畸變率；
■A、B、C各相3、5、7、9、11、13次電流諧波含有率及總諧波電流畸變率；
2.數據分析
■A、B、C各相電壓越限上限時間、越下限時間，越上限率、越下限率；
■A、B、C各相電壓的最大值、最小值出現時間，缺相時間，三相不平衡率；
■停電時刻，來電時刻，停電時長，停電次數。
■A、B、C各相的功率因數最大值、最小值，各組電容器的投運時間，投切次數；
■當日有功電量、無功電量，設置運行時長；
■當日最大、最小有功負荷出現時間，最大、最小無功負荷出現時間；
■當日最大電流值，最小電流值，15分鐘電流最大值。
3.數據管理
所有數據可通過串口與PDA（掌上電腦）、GPRS數據傳輸模塊或微功率無線電臺等連接方式與主站通信，生成報表，打印報表。
（三）無功補償
取樣物理量為無功功率，無投切振蕩。
采用九區控制法智能投切電容器。
電容器投切控制程序支持等容/編碼（1:1:1:1、l:2:2:2、l:2:3:3、1:2:4:4）及模糊控制投切方式
可以實現電容組合投切，以最少的電容組數實現最佳的電容控制；
■△型補償方式 ■Y型補償方式 ■△+Y綜合補償方式
投切路數0-12/18/24/32路。

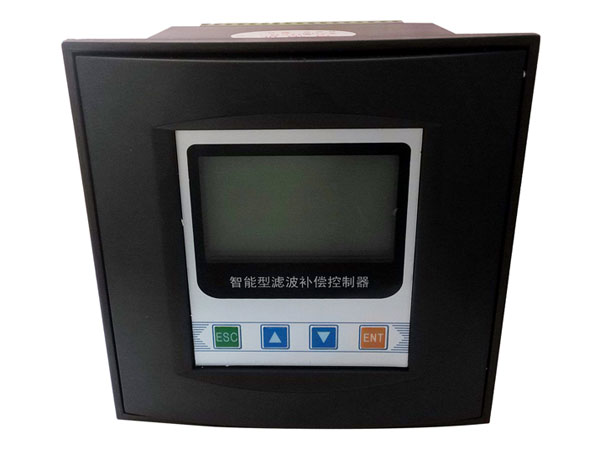

濾波補償控制器
